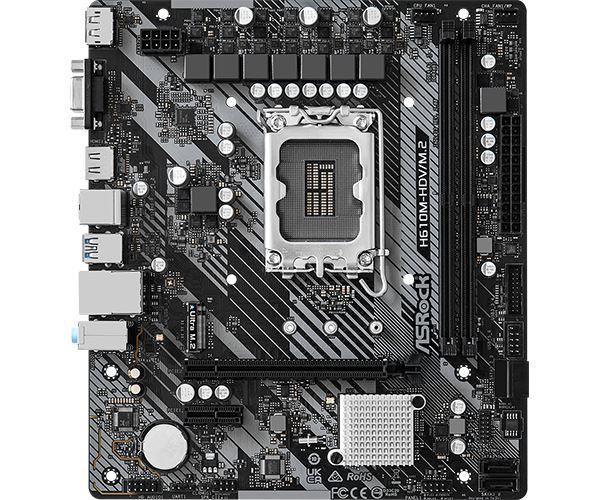

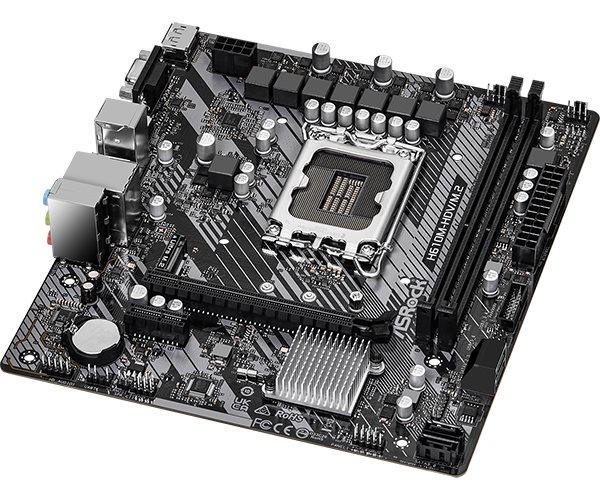

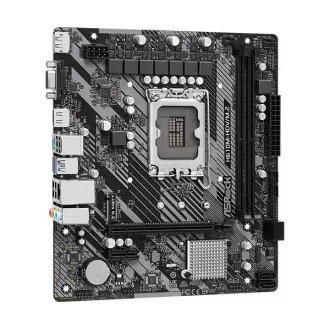

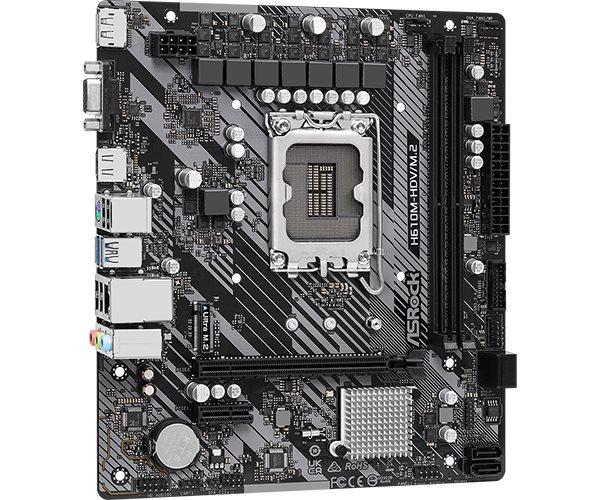

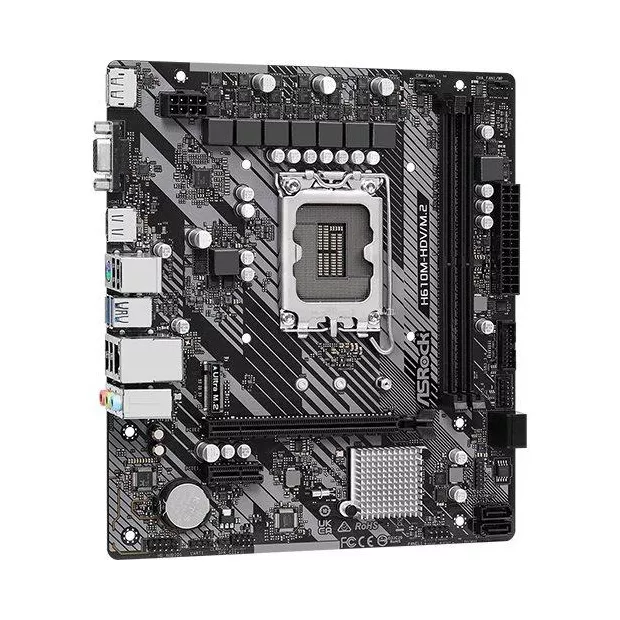

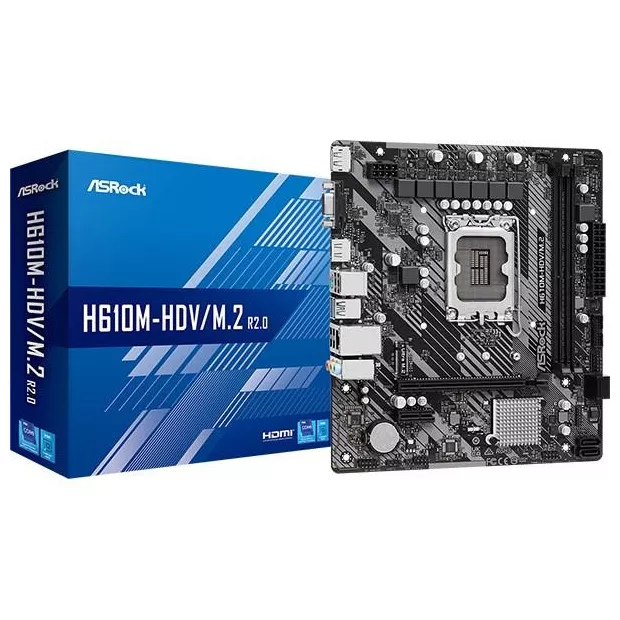

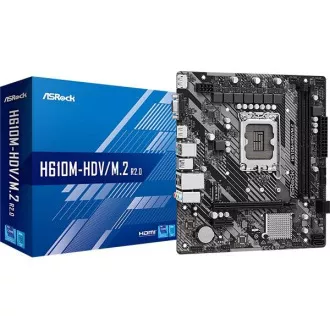

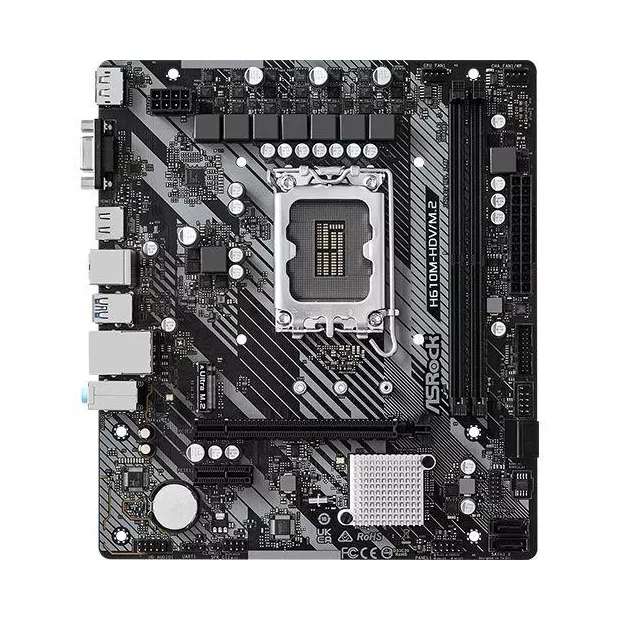

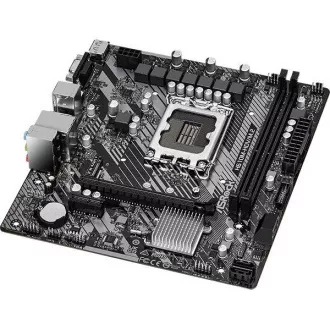

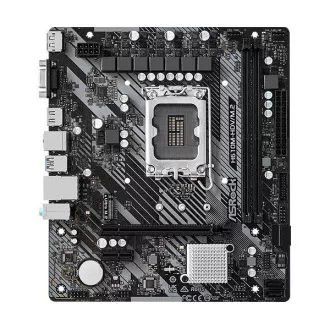

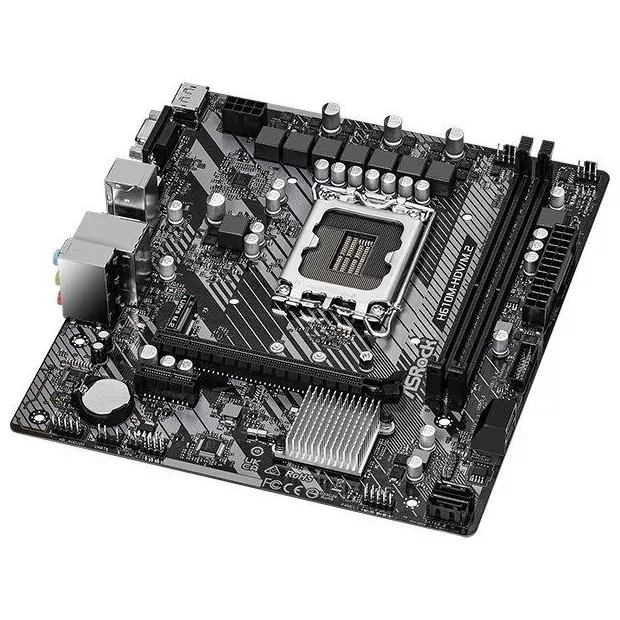

ASRock MB Sc LGA1700 H610M-HDV/M.2 R2.0, Intel H610, 2xDDR4, 1xDP, 1xHDMI, 1xVGA, mATX, 1xHDMI, 1xHDMI, 1xVGA

Leírás és specifikációk

ASRock MB Sc LGA1700 H610M-HDV/M.2 R2.0 MB Sc LGA1700 H610M-HDV/M.2 R2.0

Főbb jellemzők:

• 14., 13. és 12. generációs Intel Core processzorok támogatása (LGA1700)
• 6 1 1 fázisú tápegység kialakítása
• DDR4 3200 MHz-es memóriatámogatás
• PCIe 4.0 x16, PCIe 3.0 x1
• Grafikus kimenetek: HDMI, DisplayPort, D-Sub
• Realtek ALC897 7.1 CH HD audio kodek

Processzor és chipkészlet

Támogatja a 14., 13. és 12. generációs Intel Core processzorokat (LGA1700). 6 1 1 fázisú tápegység kialakítással rendelkezik, és támogatja az Intel Hybrid technológiát és az Intel Turbo Boost Max 3.0 technológiát. A lapkakészlet az Intel H610.

Memória

A kétcsatornás DDR4 memóriatechnológia támogatása. A DDR4 memória számára 2 bővítőhellyel rendelkezik. Támogatja a DDR4 nem ECC, nem pufferelt memóriát 3200-ig. Támogatja az ECC UDIMM memóriamodulokat (nem ECC üzemmódban működnek). A rendszermemória maximális kapacitása 64 GB. Támogatja az Intel Extreme Memory Profile (XMP) 2.0-t.

Grafika

Intel Xe grafikus architektúrát (12. generációs) használ. Három grafikus kimeneti lehetőséget kínál: D-Sub, HDMI és DisplayPort 1.4. Támogatja a HDMI 2.1 TMDS-t, legfeljebb 4K x 2K (4096x2160) 60 Hz-es maximális felbontással. Támogatja a DisplayPort 1.4 DSC-vel (tömörített), maximum 8K (7680x4320) felbontással 60Hz-en / 5K (5120x3200) 120Hz-en. Támogatja a D-Subot legfeljebb 1920x1200-as maximális felbontással 60Hz-en. Támogatja a HDCP 2.3 szabványt HDMI 2.1 TMDS kompatibilis és DisplayPort 1.4 portokkal.

Bővítőhelyek

A processzorhoz 1 PCIe 4.0 x16 (PCIE2) bővítőhely áll rendelkezésre, amely támogatja az x16-os üzemmódot. A lapkakészlet 1 PCIe 3.0 x1 (PCIE1) bővítőhelyet kínál.

Tárhely

A lapkakészlet 1 Ultra M.2 foglalatot (M2_2, Key M) kínál, amely támogatja a 2242/2260/2280 PCIe Gen3x4 (32 Gbps) üzemmódot. Van 4 SATA3 6,0 Gb/s-os csatlakozó.

Ethernet

PCIE x1 Gigabites LAN 10/100/1000 Mbps. Támogatja a Wake-On-LAN, a villám/ESD védelmet, az Energy Efficient Ethernet 802.3az és a PXE szabványt.

Audio

7.1 CH HD Audio (Realtek ALC897 Audio Codec). Támogatja a túlfeszültség elleni védelmet.

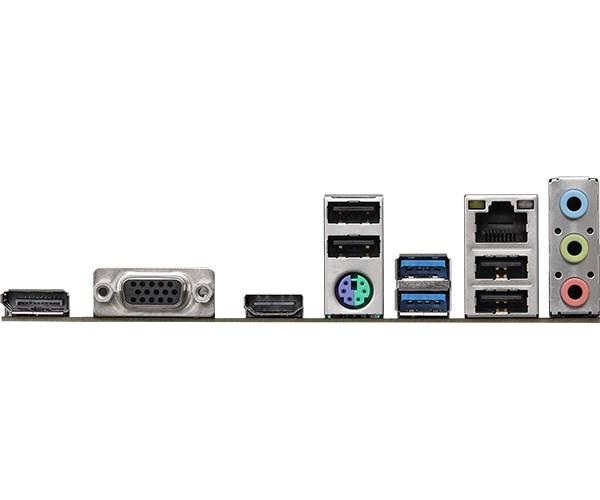

I/O portok a hátlapon

1 x PS/2 port egérhez/billentyűzethez, 1 x D-Sub port, 1 x HDMI port, 1 x DisplayPort 1.4, 2 x USB 3.2 Gen1 port (ESD védelemmel), 4 x USB 2.0 port (ESD védelemmel), 1 x RJ-45 LAN port LED-del (ACT/LINK LED és SPEED LED), HD Audio Jacks: Line in / Front Speaker / Microphone.

Belső I/O csatlakozók

1 x SPI TPM fejléc, 1 x Chassis Intrusion és hangszóró fejléc, 1 x CPU ventilátor csatlakozó (4 tűs), 1 x Chassis/Water Pump ventilátor csatlakozó (4 tűs) (Smart Fan Speed Control), 1 x 24 tűs ATX tápcsatlakozó, 1 x 8 tűs 12V tápcsatlakozó, 1 x előlapi audiocsatlakozó, 1 x USB 2.0 Header (támogatja 2 USB 2.0 portot) (ESD védelem támogatásával), 1 x USB 3.2 Gen1 Header (támogatja 2 USB 3.2 Gen1 portot) (ESD védelem támogatásával).

Különleges jellemzők

ASRock Super Alloy, Premium Power Choke, Sapphire Black PCB, High Density Glass Fabric PCB, ASRock Ultra M.2 (PCIe Gen3x4), ASRock Full Spike Protection (minden USB, Audio, LAN porthoz), ASRock Live Update & APP Shop.

Szoftver

ASRock Motherboard Utility (A-Tuning), ASRock XFast LAN, ASRock EZ Mode, ASRock Full HD UEFI, ASRock My Favorites in UEFI, ASRock Instant Flash.

BIOS

128Mb AMI UEFI legális BIOS többnyelvű GUI támogatással, ACPI 6.0 kompatibilis ébresztési események, SMBIOS 2.7 támogatás, CPU Core/Cache, CPU Core/Cache Load-Line, CPU GT, CPU GT Load-Line, DRAM, 0.82V PCH, 1.05V PCH, VCCIN AUX, 1.8V PROC, 1.05V PROC Feszültség többszörös beállítása.

Hardver monitor

Ventilátor fordulatszámmérő: CPU, alváz/vízszivattyú ventilátorok, csendes ventilátor (az alvázventilátor fordulatszámának automatikus beállítása a CPU hőmérséklete alapján): CPU, alváz/vízszivattyú ventilátorok, ventilátor többsebességes vezérlése: CPU, Chassis/Water Pump Fans, CASE OPEN detection, Voltage monitoring: CPU Vcore, DRAM, 0.82V PCH, 1.05V PCH, VCCIN AUX, VCCSA, 1.05V PROC, 12V, 5V, 3.3V.

Tartozékok

Gyors telepítési útmutató, támogatási CD, I/O pajzs, 2 x SATA adatkábel, 1 x csavar az M.2 foglalathoz.

Operációs rendszer

Windows 11, Windows 10 64 bites támogatás.

Tanúsítás

FCC, CE, ErP/EuP-kész (ErP/EuP-kész tápegység szükséges).

Formátum

Micro ATX Formátum: 8.66-in x 7.6-in, 22.0 cm x 19.3 cm, szilárd kondenzátoros kialakítás.
