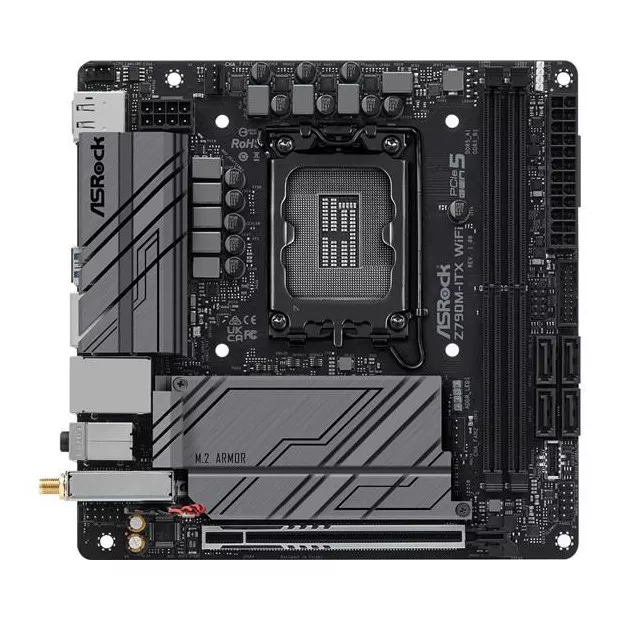

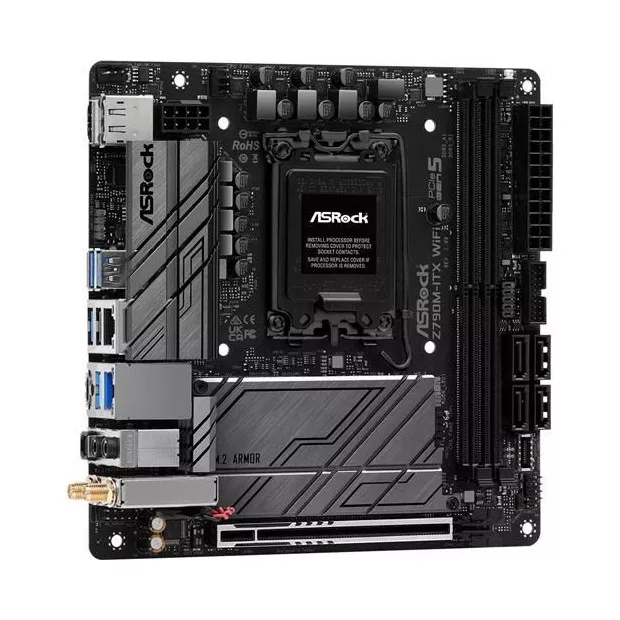

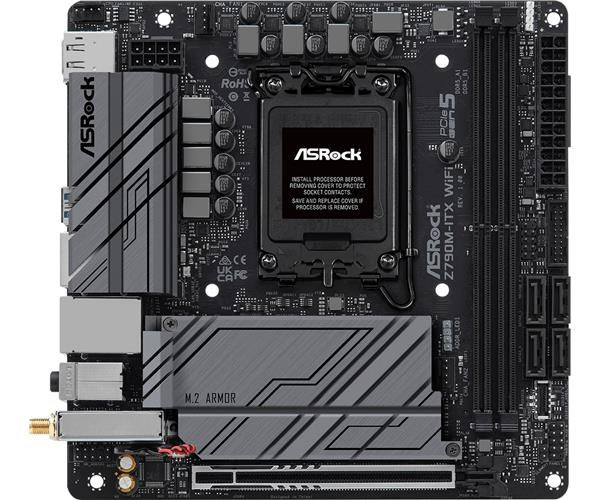

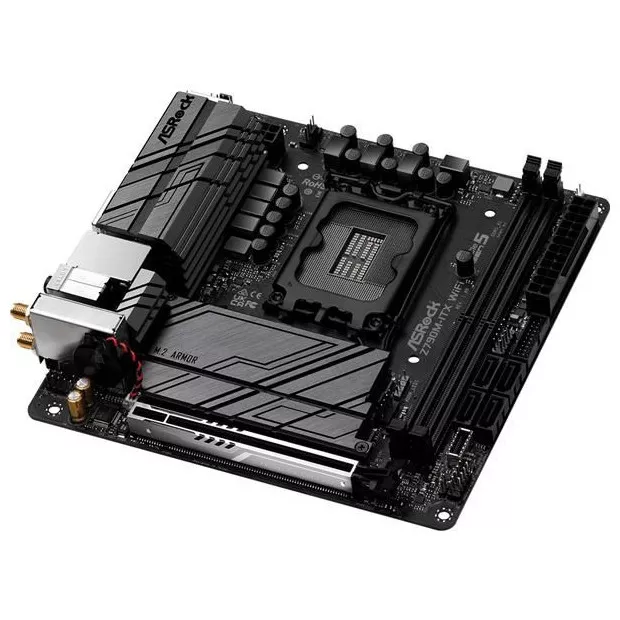

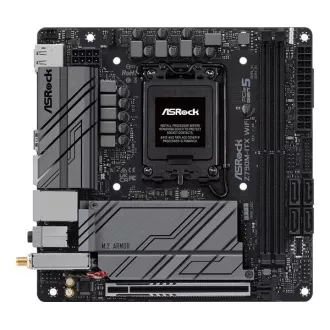

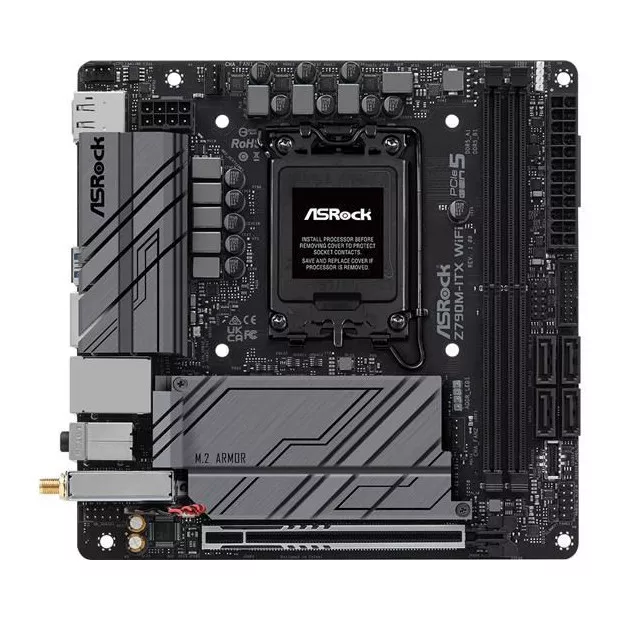

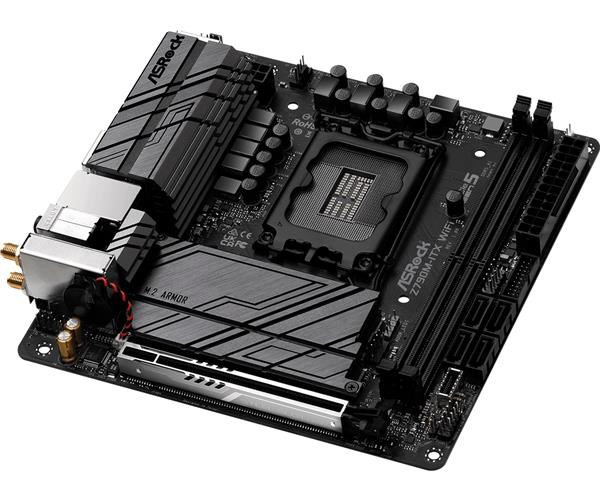

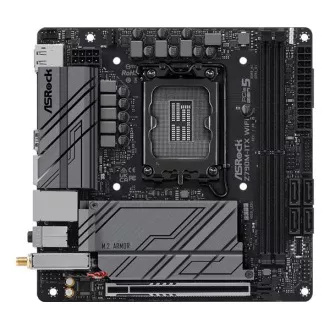

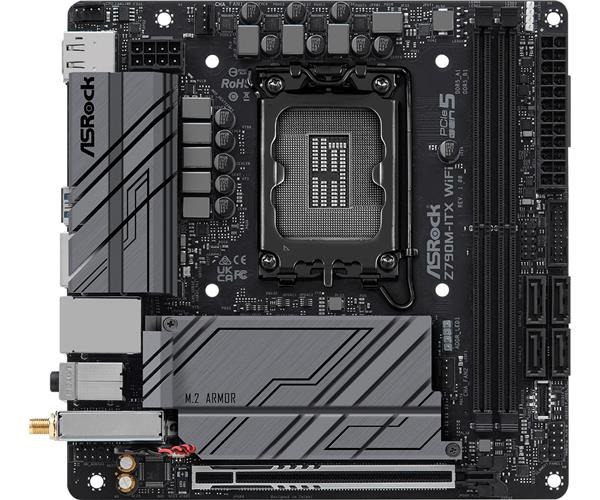

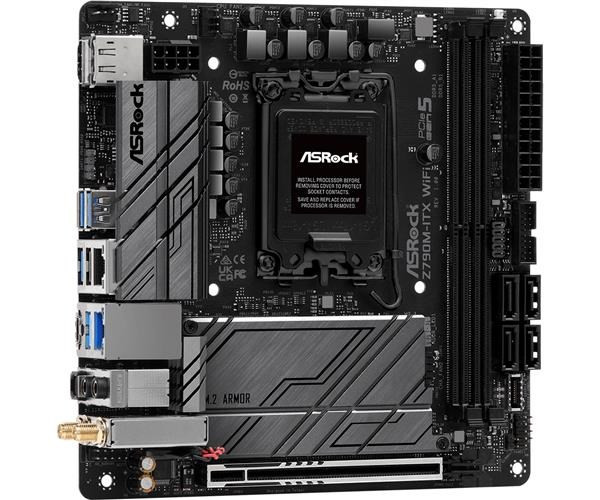

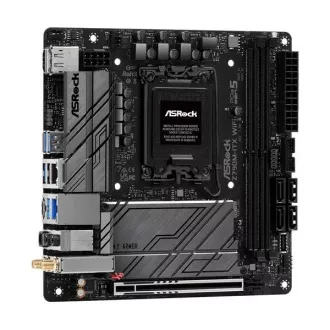

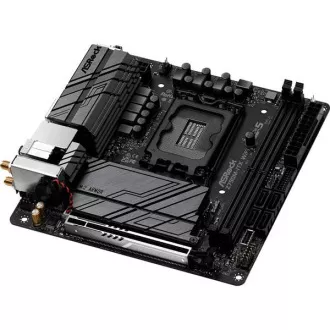

ASRock MB Sc LGA1700 Z790M-ITX WIFI, Intel Z790, 2xDDR5, 1xDP, 1xHDMI, WI-FI, mini-ITX, mini-ITX

Leírás és specifikációk

ASRock MB Sc LGA1700 Z790M-ITX WIFI ASRock MB Sc LGA1700 Z790M-ITX WIFI

Termékszám: 4710483941054

Bemutatjuk a nagy teljesítményű ASRock MB Sc LGA1700 Z790M-ITX WIFI alaplapot, amely Intel Z790 technológiával rendelkezik és támogatja a 13. és 12. generációs Intel Core processzorokat.

Fő jellemzők

• 7 1 1 fázisú tápegység kialakítása, Dr.MOS a VCore GT számára
• 2 x DDR5 DIMM, akár 6800 (OC) támogatással
• 1 PCIe 5.0 x16
• Grafikus kimenetek: 1 HDMI, 1 DisplayPort, eDP
• 7.1 CH HD Audio (Realtek ALC897 Audio Codec), Nahimic Audio
• 1 Hyper M.2 (PCIe Gen4x4), 1 Hyper M.2 (PCIe Gen4x4 és SATA3), 4 SATA3
• 1 USB 3.2 Gen2x2 Type-C (elöl), 1 USB 3.2 Gen2x2 Type-C (hátul), 4 USB 3.2 Gen2 Type-A (hátul), 2 USB 3.2 Gen1 (elöl), 3 USB 2.0 (1 hátul, 2 elöl)
• Intel 2.5G LAN, Intel 1G LAN
• 802.11ax Wi-Fi 6E Bluetooth

Egyedi jellemzők

Az ASRock MB Sc LGA1700 Z790M-ITX WIFI kiváló termelékenységet kínál PCIe Gen5 (grafikus) és kétcsatornás DDR5 segítségével. Szilárd tartóssággal rendelkezik a 7 1 1 tápfázis, 50A Dr.MOS a VCore GT és a kiváló minőségű japán Nichicon 12K Black Caps kondenzátorokkal. Emellett ultragyors csatlakoztathatóságot kínál a 2,5G LAN és a 802.11ax Wi-Fi 6E modulnak köszönhetően, valamint egyszerű frissítéseket az ASRock Auto Driver Installernek köszönhetően.

Processzor támogatás

Ez az alaplap támogatja a 13. és 12. generációs Intel Core (LGA1700) processzorokat Intel Hybrid technológiával, Intel Turbo Boost Max 3.0 technológiával, Intel Thermal Velocity Boost (TVB) és Intel Adaptive Boost technológiával (ABT).

Chipset

Az ASRock MB Sc LGA1700 Z790M-ITX WIFI Intel Z790 lapkakészlettel van felszerelve.

Memória

Az alaplap támogatja a kétcsatornás DDR5 memóriatechnológiát, 2 x DDR5 DIMM foglalatot és támogatja a DDR5 nem ECC, puffer nélküli memóriát 6800 (OC)*-ig. A maximális rendszermemória-kapacitás 64 GB, és támogatja az Intel Extreme Memory Profile (XMP) 3.0 szabványt.

BIOS

Az alaplap 128 Mb-os AMI UEFI jogi BIOS-szal van felszerelve, GUI támogatással.

Grafika

Az ASRock MB Sc LGA1700 Z790M-ITX WIFI támogatja az Intel Xe grafikus architektúrát (Gen 12) és 1 x eDP 1.4, 1 x HDMI 2.1 TMDS kompatibilis és 1 x DisplayPort 1.4 DSC-vel (tömörített).

Audio

Az alaplapon 7.1 CH HD Audio (Realtek ALC897 Audio Codec) és Nahimic Audio található.

LAN

Az alaplap 1 x 2,5 Gigabit LAN 10/100/1000/2500 Mbps (Intel I226V) és 1 x Gigabit LAN 10/100/1000 Mbps (Intel I219V).

Vezeték nélküli kapcsolat

Az alaplap 802.11ax Wi-Fi 6E modullal van felszerelve, amely támogatja az IEEE 802.11a/b/g/n/ac/ax, a Dual-Band 2x2, a kiterjesztett 6GHz-es sávszélesség és a MU-MIMO technológia támogatását.

Slots

Az alaplap 1 x PCIe 5.0 x16-os slotot (PCIE1) kínál, amely támogatja az x16-os üzemmódot és 1 x függőleges M.2 foglalatot (Key E), amely támogatja a Type 2230 WiFi/BT PCIe WiFi modult és az Intel CNVio/CNVio2-t (integrált WiFi/BT).

Tárhely

Az alaplap 1 x Hyper M.2 foglalatot (M2_1, Key M) kínál, amely támogatja a 2280 típusú PCIe Gen4x4 (64 Gb/s) üzemmódot és 1 x Hyper M.2 foglalatot (M2_2, Key M), amely támogatja a 2280 típusú SATA3 6.0 Gb/s és PCIe Gen4x4 (64 Gb/s) üzemmódokat és 4 x SATA3 6.0 Gb/s csatlakozót.

RAID

Az alaplap támogatja a RAID 0, RAID 1, RAID 5 és RAID 10-t SATA tárolóeszközök esetén, valamint a RAID 0, RAID 1 és RAID 5-t M.2 NVMe tárolóeszközök esetén.

USB

Az alaplap 1 x USB 3.2 Gen2x2 Type-C (hátul), 1 x USB 3.2 Gen2x2 Type-C (előlap), 4 x USB 3.2 Gen2 Type-A (hátul), 2 x USB 3.2 Gen1 (előlap), 3 x USB 2.0 (1 hátul, 2 előlap).

Csatlakozók

Az alaplapon található 1 x eDP jelcsatlakozó, 1 x RGB LED fejléc, 1 x címezhető LED fejléc, 1 x CPU/vízpumpa ventilátor csatlakozó (4 tűs) (intelligens ventilátor sebességszabályozás), 2 x alvázventilátor csatlakozó (4 tűs), 1 x 24 tűs ATX tápcsatlakozó, 1 x 8 tűs 12V-os tápcsatlakozó (Hi-Density tápcsatlakozó), 1 x előlapi audiocsatlakozó, 1 x USB 2.0 Header (2 USB 2.0 portot támogat), 1 x USB 3.2 Gen1 Header (2 USB 3.2 Gen1 portot támogat), 1 x előlapi C típusú USB 3.2 Gen2x2 Header (20 Gbps).

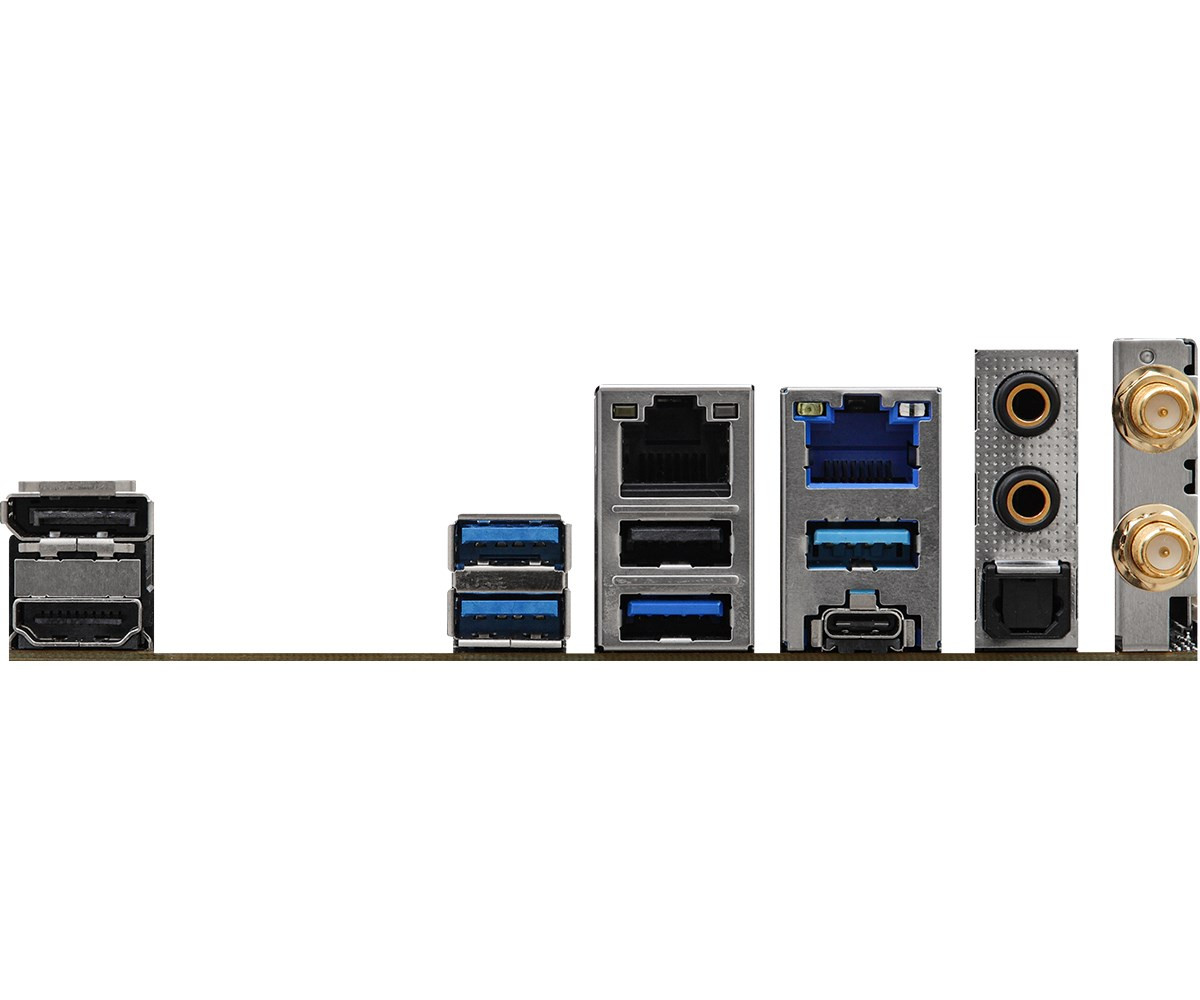

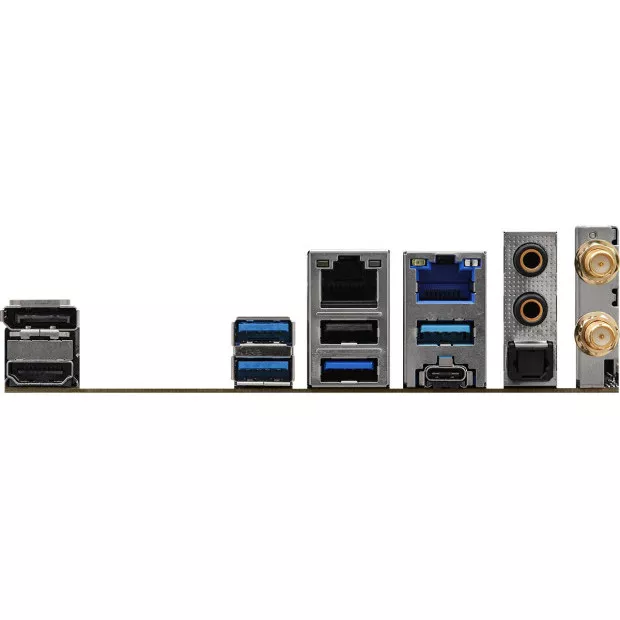

Hátsó I/O panel

A hátlapon 2 x antennacsatlakozó, 1 x HDMI-port, 1 x DisplayPort 1.4, 1 x optikai SPDIF-kimenet, 4 x USB 3.2 Gen2 Type-A port (10 Gbps), 1 x USB 3.2 Gen2x2 Type-C port (20 Gbps), 1 x USB 2.0 port, 2 x RJ-45 LAN-port, 1 x vonalcsatlakozó (arany audiocsatlakozó), 1 x mikrofonbemenet (arany audiocsatlakozó).

Szoftver és UEFI

Az alaplapon megtalálható az ASRock Motherboard Utility (A-Tuning), ASRock Polychrome SYNC, ASRock XFast LAN és ASRock EZ Mode, ASRock Full HD UEFI, ASRock My Favorites in UEFI, ASRock Auto Driver Installer, ASRock Instant Flash, ASRock Easy RAID Installer.

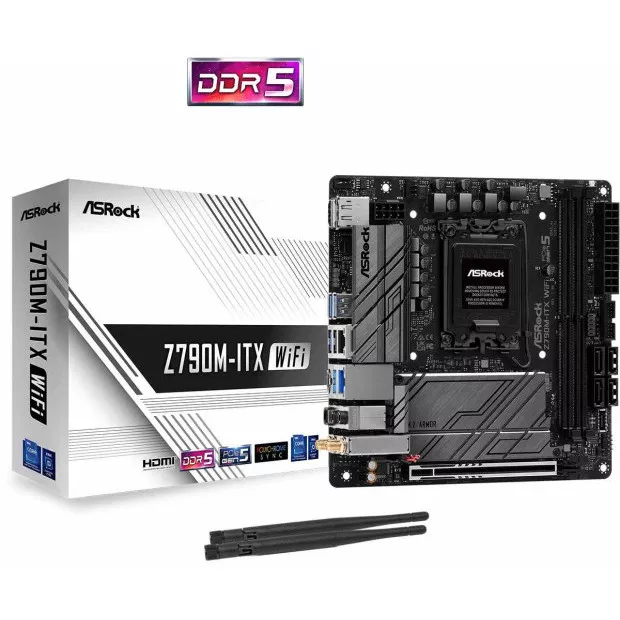

Tartozékok

Kapsz 1 x felhasználói kézikönyvet, 1 x I/O pajzsot, 2 x SATA adatkábelt, 2 x ASRock WiFi 2.4/5/6 GHz-es antennát, 2 x csavart az M.2 foglalatokhoz.

Formátum

Az ASRock MB Sc LGA1700 Z790M-ITX WIFI Mini-ITX formátumú: 6,7-in x 6,7-in, 17,0 cm x 17,0 cm, és 8 rétegű NYÁK-kal rendelkezik.

OS

Az alaplap kompatibilis a Microsoft Windows 10 64-bites / 11 64-bites operációs rendszerrel.

Tanúsítás

Az alaplap FCC, CE tanúsítvánnyal rendelkezik és ErP/EuP-kész (ErP/EuP-kész tápegység szükséges).
